GB/T9383-2008的新增要求及其验证

%title插图%num

1、标准新增部分的介绍

1.1对测试设备的范围进行的定义该标准在修订之后,重新对测试设备的范围进行了定义,使试验人员在测试中对设备有了比较明确的判定。见GB/T9383-2008的表1"。

1.2电快速瞬变脉冲群、静电放电和键控载波介绍

1.2.1电快速瞬变脉冲群电快速瞬变脉冲群测试项目是考察EUT的电源电路在来自一些电子电气设备切换瞬态过程的各种瞬变骚扰,在电快速瞬变脉冲群抗扰度测试中,被测设备的试验布置和试验步骤参见GB/T17626.4。

1.2.2静电放电

静电放电测试是考察EUT的接线端子、控制按键以及显示屏遭受静电时的工作性能是否减退。对于电视接收机,信号的输入输出端口在遭受静电放电时受到的干扰都会对工作性能有很大影响,因此,此项试验对于考察EUT抗扰度性能有很重要作用。在测试中,对于双重绝

缘和加强绝缘的设备、无保护接地的二类设备以及便携设备,在对被测设备施加ESD脉冲后,应使被测设备充分放电后再施加第二次ESD脉冲。参见GB/T17626.2。

1.2.3键控载波

在EUT正常工作时,往往会受到GSM手机等移动通信设备发射的键控载波干扰,导致EUT的电磁兼容性能降低。此项测试是辐射抗扰度的另一种衍生,测试布置和测试方法按照GB/T17626.3进行,如果试验条件有限,也可以采用一部CSM移动电话代替进行试验。若测试存在争议,应按GB/T17626.3规定的方法进行测量。

1.3辅助电视机的要求

在新版标准中,附录A规定了辅助电视机的要求。

辅助电视机是一个具有自动频率控制(AFC)的双声道电视广播接收机,并且具有适当的视频输入端口用于和录像设备的视频输出端口连接,辅助电视机不应具有静音功能,应至少满足在新版标准中的输入抗扰度,天线端对射频电压(共模)的抗扰度和对环境电磁场抗扰度的要求,其中输入抗扰度应至少超过标准规定的限值3dB。

1.4数字信号广播接收机

在新版标准的附录H中,新增了对数字信号广播接收机的测试要求,对数字声音接收机、数字电视接收机、数字声音信号、数字电视信号、数字声音接收天线和数字电视接收天线进行了定义,标准中还规定了数字信号广播接收机的抗扰度限值和测量方法。

1.5图像质量客观评价

图像质量客观评价是采用视频摄像系统拍摄EUT显示屏图像质量,拍摄图形按照合适的图像评价算法计算其相对记录的参考图像偏离。客观图像评价基于参考比较方法,即参考图像(无干扰信号注入EUT时由EUT获得的图像)与抗扰度测量过程中EUT的图像之间比较。

1.6大尺寸EUT的辐射抗扰度测试新版标准中对于不能置于带状线中较大设备的辐射抗扰度,被测设备无法置于敞开式带状线时,应按照GB/

T17626.3测试,频率为80~150MHz,扫描频率为标准推荐1%,应有足够的时间来观测可能出现的干扰现象。

1.7屏蔽效果

屏蔽效果的测试在该标准中变动明显。测试时,被测设备处于关闭状态,信号发射器通过电缆连接到被测设备,信号为未调制,根据测量接收机敏感度将信号电平调整到足够高。从靠近被测设备天线端处开始沿同轴电缆移动吸收钳到第一个信号最大点,接收机测量信号电平为L(单位为dBuV)。匹配50Ω系统(信号发生器、吸收钳和测量接收机),计算屏蔽效果的公式为S=L.-ac--ai-a4(1)式中:为信号发生器电平;a。为匹配网络(Mn)和高质量同轴电缆(Ca)修正系数;L为测量接收机读数;a.为吸收钳修正系数及插入损耗;a为吸收钳到接收机的连接电缆修正系数。

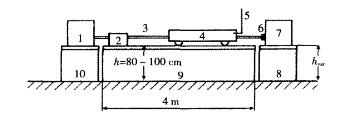

测试布置如图1所示。

%title插图%num
图1测试布置图

在图1中,1为信号发生器(G);2为匹配网络(Mn);3为高质量同轴电缆(Ca);4为吸收钳(Cp);5为测试接收机接口;6为高质量连接器(con);7为被测设备(EUT);8为非金属测试台(T1);9为非金属测试台(T2);10为非金属测试台(T3);h。为可变高度。
