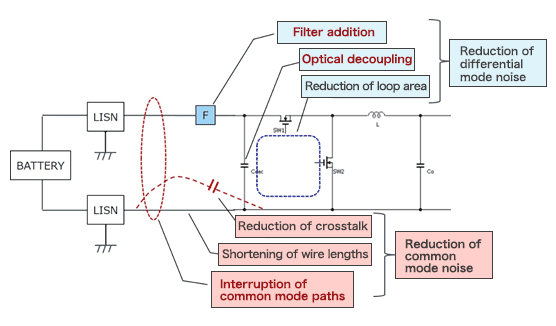

之前的文章我们已经解释了与差分（正常）模式噪声和共模噪声以及串扰相关的基本介绍，下图总结了这些类型的噪声和解决这些噪声的基本措施。
为了减少差模噪声（以蓝色显示），除了减小电路板上大电流路径的环路面积外，还增加了优化的去耦和输入滤波器。
重要的是尽可能抑制作为噪声源的差模噪声，这也导致共模噪声的降低。
另一方面，降低共模噪声（以红色显示）的方法包括缩短导线以抑制串扰，以及中断共模路径（增加阻抗）。
此后，我们将按顺序解释添加滤波器（输入滤波器和共模滤波器）和去耦，由图中的红色字符表示。
开关噪声EMC噪声对策关键点：
1.为了减少差模噪声，减小了大电流路径环路的面积，并增加了佳去耦和输入滤波器。
2.作为噪声源的差模噪声必须尽可能地被抑制; 这也将导致共模噪声降低。
3.为了降低共模噪声，缩短导线以抑制串扰，并中断（滤波）共模路径。
