电磁兼容性（EMC）测试是产品设计之旅的关键部分，在您的产品投放市场之前，EMC认证是必要的障碍，因此您必须正确设计这一元素。
然而，尽管其重要性，排放测试通常会留到产品设计生命周期的后期。这样做，在您计划的发布之前不久，项目延迟和成本超支的风险就会增加 - 正是在您不需要这种类型的头痛时。这就是为什么好在产品设计计划的各个阶段进行EMC排放测试，以确保您终不会陷入困境。
什么是电磁兼容性（EMC）测试？
EMC测试有助于大限度地降低设备产生的辐射或传导辐射干扰其附近其他电子产品的可能性。还进行了EMC测试，以确保您自己的电子设备能够在其他电磁辐射源周围继续按预期运行。
了解传导和辐射的排放
电磁辐射是产品发射的射频（RF）能量。主要有两类：传导和辐射。
在高达30 MHz的频率下，许多电子设备中的电缆和导体不能很好地用作天线。因此，在这些频率下，辐射发射几乎不受关注。然而，这些电缆和导体可以通过共享电源或负载传导RF能量，其中这些传导发射可能开始干扰其他电子设备。
在30 MHz以上，传导发射通常不再是一个问题，但导体和电缆成为可能辐射射频能量的天线，从而可能对其他设备造成干扰。测量传导和辐射发射时，测试程序和设备略有不同。虽然用于减轻其影响的滤波器组件类似，但它们通常具有不同的电气值。
电磁辐射标准：
虽然美国（FCC第15部分）和欧洲（CISPR 22 / EN 55022）有单独的电磁辐射标准，但这两种方法大致“协调一致”。这意味着如果您的设备满足一个设备的要求，它通常也会满足其他标准的需求。
此外，还有针对传导和辐射发射的单独规范。美国和欧洲标准都规定了两种类型的排放限制，并将其应用于终系统，包括其电源。
使用电源进行EMC测试：
许多用于内部安装的电源经过测试，符合EMC法规作为独立产品。虽然在您的设计中使用兼容的电源可以在测试整个系统时将EMC问题的可能性降至低，但您无法保证无故障驾驶。遵循电源供应商推荐的电路设计可以帮助解决这个问题。
壁式插座和台式机外部电源的设计和测试也符合独立产品的法规要求。但是，如果您的设计将供电单元与负载相结合，则需要测试整个系统以确保其符合EMC规定。由于这种电源的电路封装在一个盒子中，因此使用外部元件解决EMC难题比使用电路板安装或机箱安装电源更困难。
另外要记住的是大多数电源都使用开关拓扑。这些供应拓扑固有地产生辐射和传导发射，这些发射已经被电源开发团队所缓解。此外，当您向电源添加负载时，系统可能会产生进一步的排放。为了弥补组合电源和负载发出的不确定性，佳做法是在电源测试结果中留出余量，以说明应用负载时会发生的变化。
为什么要尽早测试EMC
EMC测试直到项目后期才有很多原因。一个是进行此类测试的难度 - 但是有专业实验室可以提供所有必需的设备和工作人员。
另一个常见的误解是电源是EMC问题的主要原因，因此如果电源已经通过其独立测试，它插入的系统也将通过。实际上，它不起作用，因为电源通常是EMC问题的“信使”，而不是原因。
此外，还有成本要素。在您接近生产时对您的设计进行更改比在此过程中更早地进行更改并且早期筛选测试的成本显着低于全面认证测试的成本。你越早发现问题，他们就越便宜。
测试EMC的不同方法
虽然您的终测试需要在经过认证的实验室中使用校准测试套件完成，但完全可以在内部进行早期测试，其中不一定需要大量设备。
对于传导发射测试，您需要一个合适的频谱分析仪和线路阻抗稳定网络（LISN），对于辐射发射测试，合适的频谱分析仪和天线就足够了 - 尽管注意，好在电气安静的空间内进行此测试，在这个空间中，您可以在EMC天线和您正在测试的设备之间有三米或更长的距离。

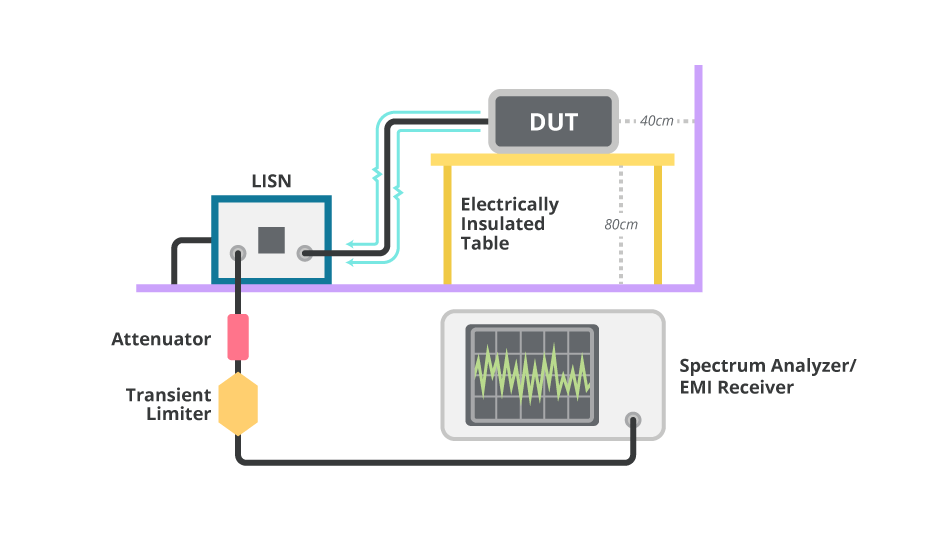

下图显示了典型的传导发射测试设置
进行排放测试设置

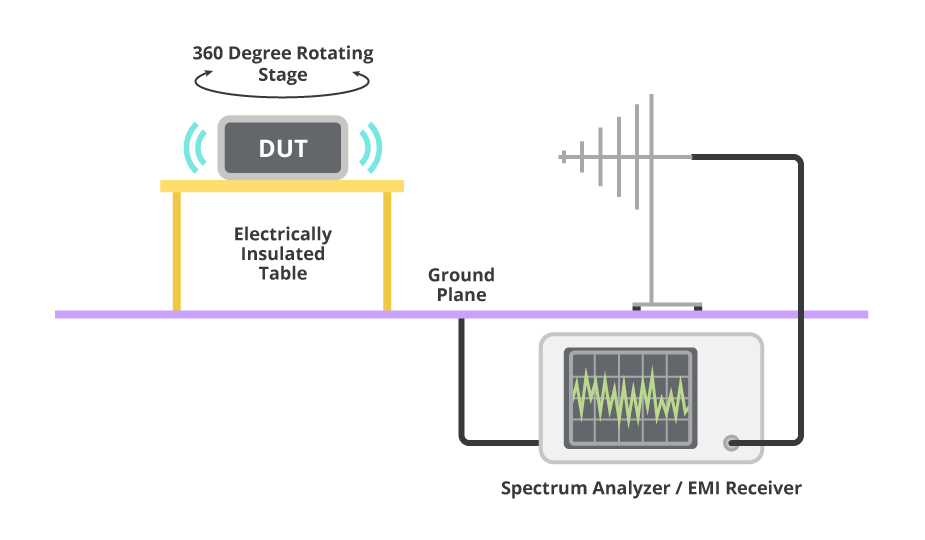

下图显示了典型的辐射发射测试设置
辐射发射测试设置
如果您愿意，也可以在专门的人员测试实验室进行早期测试，使用这些专用设施进行早期测试的成本通常非常低，特别是当您将其与后期重新设计工作的成本进行比较时。此外，在高峰时段之外预订您需要进行初步测试的短时间段相对容易。
贝斯通检测可以帮到你什么？
没有人愿意向管理层解释为什么他们的项目迟到或超预算，通过在设计过程的早期扫描EMC问题，您可以提前确定并解决问题，而这样做的成本很低。贝斯通检测是国内专业的第三方检测机构，总部在深圳，具有自己大型的emc实验室，可租场测试，相关产品测试可咨询贝斯通工程师，我们提供全套的EMC检测整改方案和设计指导！
