浪涌抗扰性测试标准和方法

浪涌测试介绍
电子设备端口出现的高能量瞬变是由附近的雷击或电力系统干扰引起的,例如故障清除或电容器组切换。

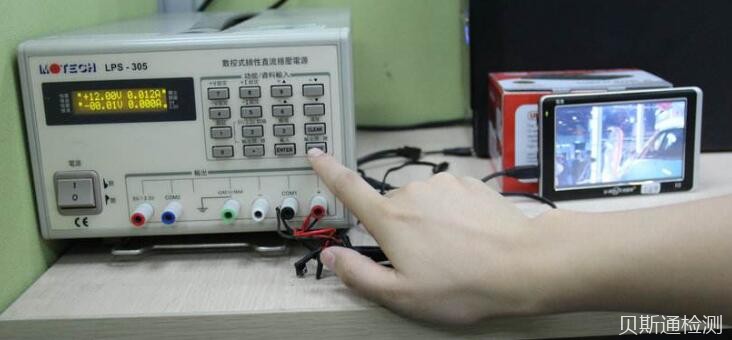

%title插图%num

闪电可以通过以下机制产生能量浪涌:

a)直接撞击初级或次级电路:次级电击预计会破坏保护装置和连接设备; 初级撞击将通过电容或变压器耦合通过变压器。

b)间接云对地或云到云的攻击会产生在所有导体中感应电压的场。

c)来自附近的云对地放电的地电流IG通过公共阻抗路径耦合到接地网络中,并且导致不同接地点之间的显着电位差。

d)内部建筑物布线中的主要电涌放电器操作或闪络导致电压瞬变。

由于闪电现象在现实生活中非常普遍,因此仍然需要确保单个产品能够显示出一定程度的免受雷击引起的浪涌的影响。

电源故障
1.主电源配电网上游的故障清除产生瞬态电流,在住宅或商用电路中电流可达数百安培,而某些工业电源则更高。
2.功率因数校正电容器开关操作以非常低的频率(通常为kHz)产生持续几百微秒的阻尼振荡。

%title插图%num

浪涌的影响
1.电子设备上的浪涌可能会导致硬件损坏和完全故障。它还可能导致系统故障或挂起。某些电子元件可能已损坏,需要更换。
2.所使用的保护包括添加并联浪涌抑制设备,如钳位二极管,压敏电阻或火花隙。这些装置的目的是以低于电路可维持的电压的受控方式击穿,并在其自身内耗散浪涌能量。
3.因此,它们的尺寸必须能够承受在特定应用中预期的大浪涌能量。施加的电压和电流的变化率也影响特定界面对镦粗的敏感性和保护装置应对浪涌的能力。

浪涌测试标准
1.用于模拟浪涌测试的通用标准是IEC 61000-4-5。它的波形是一个组合波,由发电机产生,在超过100欧姆的高阻负载和8 / 20us电流浪涌的短路中提供1.2 / 50us电压浪涌。
2.浪涌测试是通过将浪涌耦合到电源线以及适用的信号线来完成的。有关如何进行这些测试的更详细信息,请参见IEC 61000-4-5标准。
3.该测试必须由能够采取必要预防措施的合格人员进行,因为此类测试所涉及的能量很高。确保测试实验室符合国际标准。
