之前的文章中主要介绍了解决噪声基本措施有些，共模噪声和差模噪声有什么区别。这次，我们简要介绍用于开关电源的输入滤波器，然后对每种滤波器类型进行更详细的解释。

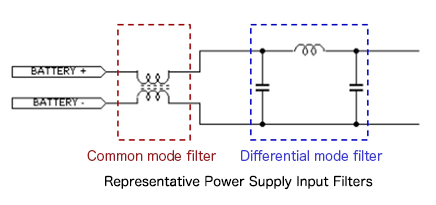

作为用于开关电源的输入滤波器，使用分别具有适合于处理共模噪声和差分噪声的特性的滤波器。
差分模式滤波器
差模滤波器采用电容器，电感器，铁氧体磁珠和电阻器。示出的示例是使用电感器和电容器的π型滤波器，这些组件如下作用于噪声组件。
1.电容：将噪声电流旁路至GND。
2.电感：反射噪声电流。
3.铁氧体磁珠：电感元件反射低频噪声电流，电阻元件将高频噪声电流转换为热量。
4.电阻器：将噪声电流转换为热量。
共模滤波器
为了解决共模噪声，使用共模滤波器（共模扼流圈），共模滤波器可大致分为电源线滤波器和信号线滤波器。通常，用于电源线的共模滤波器用于开关电源的输入。共模电流流过的路径阻抗升高，以阻止共模噪声。
下一篇文章将更详细地讨论电容器和噪声。
开关噪声电磁兼容设计关键点：
1·提供用于开关电源的输入滤波器，分别用于解决共模噪声和差模噪声。
2·共模滤波器用于处理共模噪声。
3 ·为解决差模噪声问题，滤波器由电容器，电感器，磁珠和电阻等元件构成。
