电磁兼容EMC合规流程和法规标准

电磁兼容性(EMC)是无意产生的,传播和接收电磁能量的电子设备的分支。正式的一致性测试过程可确保不存在操作电子设备中的电磁干扰(EMI)或物理损坏等不良影响,确保设备安全可靠地工作,EMC的目标是在常见的电磁环境中纠正不同设备的操作。

在上一篇文章中,我们讨论了预合规性和合规性测试之间的区别 - 预先合规性是一种非正式,经济高效且风险较低的方法,可确保您的合规性测试通过。

今天,我们将讨论正式的合规性监管标准和最终合规性测试的一般流程。
%title插图%num

EMC一致性测试涉及4个主要测试:
1.发射
2.感受性
3.免疫
4.耦合

排放问题涉及故意或意外产生的电磁能量。
易感性涉及电气设备在存在无用发射或射频干扰(RFI)时发生故障或损坏的趋势。
免疫与易感性相反; 它是设备在RFI存在的情况下正常运行的能力。

耦合是发射干扰到达DUT的机制。有几种类型的耦合:
导电:当源和受体之间的耦合路径通过与导电表面的直接电接触形成时(即:传输线,电线,电缆等)
感应:当源和接收器分开很短的距离时
电容:当两个相邻导体之间存在变化的电场时,引起接收导体上的电压变化
磁性:当两个平行导体之间存在变化的磁场时,感应耦合的类型,包括沿接收导体的电压变化
辐射:当源和DUT分开很远时发生。源和DUT充当无线电天线,源辐射电磁波

图1:使用消声室是最终一致性测试的关键组成部分。



EMC测试过程涉及露天测试站点,这是大多数CISPR标准的参考点。这对大型设备系统的排放测试特别有用。物理原型的射频测试通常在室内的EMC测试室中进行,如消声室,这是一个设计用于完全吸收声音或电磁波反射的房间。这个房间与外部波浪隔离进入周围环境。



EMC测试符合标准合规性:
这些标准有助于规范和统一产品EMC性能。其中一个标准的例子是CISPR,如前一篇文章中所述。CISPR的工作涉及测量干扰的设备和方法,并建立电子设备的限制和抗扰度要求。不同的国家/地区有不同的组织来执行这些要求。在美国,联邦通信委员会(FCC)是执行这些合规性测试和认证的组织。

这意味着,在美国,FCC对销售的电子产品实施特定的CISPR要求,而另一个国家可能会强制执行另一组CISPR要求,FCC要求仅涉及辐射和传导发射,美国和欧洲之间的区别在于没有免疫限制,这与欧洲EMC认证有关。



根据电子产品的具体类型,CISPR分为多个小组委员会。不同的小组委员会是:
CIS / A - 涵盖无线电干扰测量和统计方法
CIS / B - 涵盖与工业,医疗和科学射频设备有关的干扰
CIS / D - 处理与车辆上的电子设备相关的电磁干扰,以及由内燃机提供动力的其他设备
CIS / F - 处理与家用电器和照明有关的干扰
CIS / H--规定了无线电业务保护的限制
CIS / I / - 涉及信息技术,多媒体设备和接收器的EMC

%title插图%num

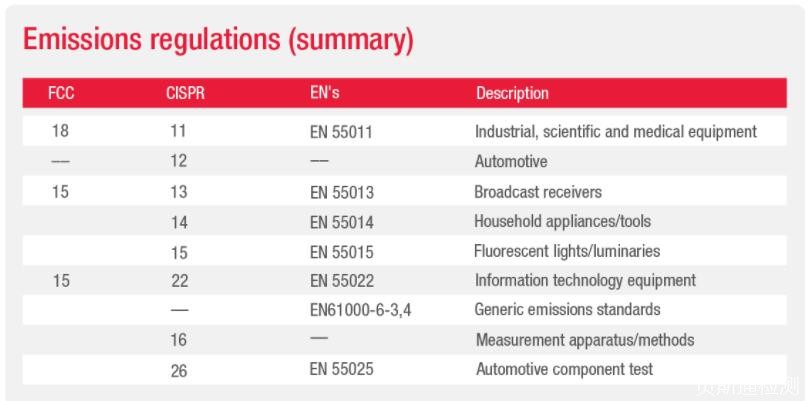

图2:CISPR法规指导您了解设备需要通过的标准。



合规性测试是一个非常正式的流程,受到各地的严格监管,因此最好通过使用预合规性测试来确保您的设备可能通过此合规性测试,这是一种低风险,低成本的方法。确保您符合最终合规要求,具体取决于您的产品将在哪个国家/地区销售。

贝斯通检测科技总部位于深圳新桥,有自己的大型EMC实验室,专业解决产品电磁兼容EMC测试问题,详情咨询工程师:我们
