只需7个步骤即可完成电磁兼容性EMC传导排放测试

      您可以执行两种EMC预兼容性测试 - 辐射和传导,今天,我们将审查进行的排放测试 - 它是什么以及它为什么重要。有关辐射测试的类似讨论,请查看EMC基础知识:什么是辐射发射和抗扰度测试

      传导发射测试侧重于被测设备(DUT)产生的交流电源上的无用信号,传导的RF发射是由DUT中的电活动引起的电磁干扰(噪声电压和电流),并且沿着其互连电缆从DUT传导出来 - 例如,电源,信号或数据电缆。传导的干扰,特别是导体,可以直接耦合到同一设备内的另一电子设备或组件中。

      这将提供可能导致问题的不需要的信号,例如不准确的性能,此类测试是EMC预合规过程中执行的第一组测试之一,其次是辐射发射测试,辐射抗扰度和传导抗扰度测试。

在我们完成传导排放测试过程的步骤之前,让我们收集所需的设备,这些是测试平台应具备的常见项目 - 包括:
1.频谱  分析仪配备EMC预兼容测量软件
2.线路阻抗稳定网络(LISN) - LISN很重要,因为它将电源与DUT隔离,DUT必须具有尽可能干净的信号
3.极限值
4.测试人员

现在让我们分七个步骤完成传导排放测试过程:

1.设置你的测试
      将信号分析仪连接到限制器,LISN和DUT,确保DUT和LISN之间的电线尽可能短,以避免电源线变成天线。在DUT关闭的情况下测量电源线上的信号,如果您看到信号接近建立的限制线,您将需要设置一些额外的屏蔽,以便这些信号不会干扰您的DUT可能的传导发射,屏蔽将组件彼此隔离,以避免不需要的耦合和干扰。

2.选择您的频率范围
      确保您在150 kHz和30 MHz范围内测量,这是此测量的正确带宽。这是符合CISPR要求的相应频率跨度,CISPR要求是用于一致性测试的标准。我们将在另一篇博客中详细讨论CISPR。

3.加载限制线和修正系数
       用于传导发射的两条限制线是EN5502 A类准峰值和EN55022 A类EMI平均值,要补偿测量误差,请为每个限制线添加边距。
%title插图%num
图1:扫描表,您可以在其中选择相应测量所需的频率跨度。
%title插图%num
图2:带有限制线和边距设置的传导发射显示

4.纠正LISN和瞬态限制器
      瞬态限制器用于保护输入混频器,基本上用作滤波器或衰减器,并与LISN一起使用,LISN和瞬态限制器的校正因子存储在信号分析仪中,可以轻松调用。校正因子调整DUT的参考平面,以补偿通过电缆,空间等造成的任何损失,现在,您可以查看环境辐射。在此步骤中,必须关闭DUT,如果您的排放超过限制,可能需要缩短LISN和DUT之间的电源线。

      EMC测试中的大多数辐射和传导限制都基于准峰值检测模式,准峰值检测器根据其重复率对信号进行加权,这通过使充电速率快于放电速率来完成。随着重复率的增加,准峰值检测器没有足够的时间完全放电,导致更高的电压输出。

      需要测量信号的准峰值和平均值,并与它们各自的极限进行比较,有三个探测器 - 探测器1将设置为峰值,探测器2设置为准峰值,探测器3设置为EMI平均值。

 %title插图%num
图3:加载校正因子文件

5.找到限制线以上的信号
      打开DUT以查找限制线以上的信号,现在是检查以确保信号分析仪的输入没有过载的好时机,方法是将输入衰减器踩到值并查看它们的显示电平是否没有变化。
%title插图%num
图4:扫描并搜索限制线以上的信号

6.测量信号的准峰值和平均值
      EMC测试中的大多数辐射和传导限制都基于准峰值检测模式,该模式可在EMC X应用程序中使用,准峰值检测器根据其重复率对信号进行加权,这通过使充电速率快于放电速率来完成。随着重复率的增加,准峰值检测器没有足够的时间完全放电,导致更高的电压输出。

      需要测量信号的准峰值和平均值,并与它们各自的极限进行比较。有三个探测器 - 探测器1将设置为峰值,探测器2设置为准峰值,探测器3设置为EMI平均值。

      差不多了!我们还有一步要走!

 7.查看测量结果

      准峰值检测器增量到限制线1和平均检测器增量到限制线2都应该具有负值,如果有一些测量值是正的,则DUT的传导发射存在问题,在使用这些结果重新设计/排除DUT之前,检查以确保在存在排放问题时正确接地。

%title插图%num

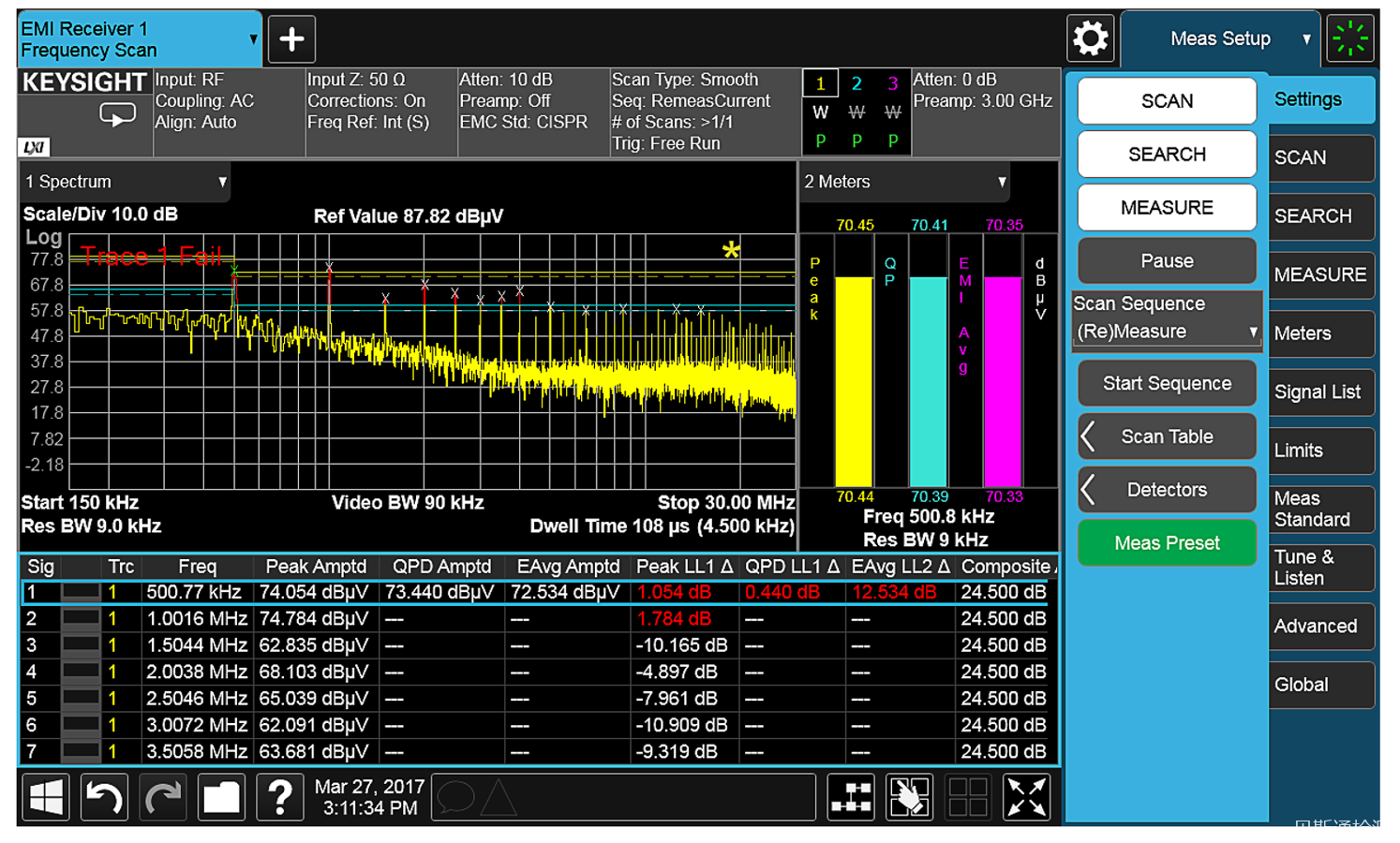

图5:准峰值和平均增量限制 - 测量结果

检查这些提示是否有任何疑难解答问题:
1.如果您正在查看的信号处于传导频段的较低频率范围(2MHz或更低),您可以降低停止频率以进一步查看
2.您可以通过更改扫描表来添加更多数据点
3.默认扫描表是每个带宽两个数据点,或每点4.5 kHz

要获得更多数据点,请将每个带宽的点数更改为2.25或1.125,以便为每个带宽提供四个或八个点。
