之前的内容我们介绍了电容器的频率特性，本文讨论的是电容器解决噪声的措施的概述以及相关概念。
使用电容器解决噪声的措施：
存在各种类型的噪声，具有各种各样的特性,因此，还存在各种噪声对策，即，用于降低噪声的方法。在这里，我们基本上考虑了与开关电源相关的噪声，因此读者应该假设具有相对较低电压水平的高频噪声，存在于直流电压中。此外，除了电容器之外，齐纳二极管，噪声抑制器，浪涌或ESD等也用于处理噪声。
根据噪声特性，有各种组件可以处理噪声; 当假设DC / DC转换器时，由于所涉及的电路和电压电平，在许多情况下使用LCR电路。
使用电容器的基本噪声对策概念
下面是通过添加电容器来抑制DC / DC转换器的输出电压中的噪声的示例。

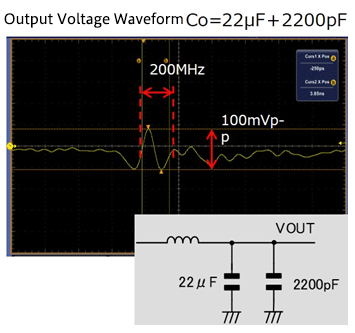

左边的波形是输出LC滤波器的电容为22μF的情况,有大约200 MHz的噪声（振铃，反射），振幅为180 mVp-p。为了降低这种噪音，增加了一个2200 pF的电容器; 结果是右边的波形。通过添加2200 pF电容，噪声衰减到大约100 mV。

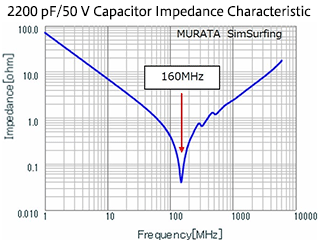

读者应该问的是，“为什么2200 pF？” 增加的电容器的阻抗的频率特性如下所示。
阻抗在160 MHz附近低; 选择这个2200 pF电容的原因是为了利用这种阻抗特性来衰减大约2 MHz的噪声幅度。
在这种方法中，通过添加电容器以降低目标噪声频率处的阻抗，降低了噪声幅度。
当这样增加电容器以降低噪声时，必须确定噪声的频率（振铃，反射），然后选择具有相应阻抗频率特性的电容器。
在本文中，我们总结了使用电容器的噪声对策，接下来的文章我们将解释有效去耦电容的使用。
开关噪声emc设计关键点：
1.通过降低目标噪声频率的阻抗，可以降低噪声幅度。
2.选择用于解决噪声的电容器的阻抗频率特性而不是其电容值。
