而在变压器系统中，首先通过电力变压器将100VAC转换为较小的AC电压以进行整流。在开关系统中，首先使用二极管桥直接对100VAC进行整流。因此，二极管桥应满足高电压要求，处于峰值的100VAC测量大约140V。
高DC电压通过开关元件的导通/截止而被斩波，并且能量通过高频变压器传输到次级侧。该操作使用开/关频率，即开关频率，其显着高于50 / 60Hz的输入AC频率，测量数十kHz。结果是转换为图5中所示的方波。
利用设置在次级侧的整流二极管对斩波的高频AC电压进行整流，由电容器平滑，并转换为预定的DC输出电压。在该图中，省略了高频AC的整流波。与使用单个二极管的半波整流相同，请参考上一节中的图2。此外，转换为所需的直流电压需要图5所示的开关元件控制电路。（此电路配置是反激系统的一个示例 - 稍后将详细介绍。）
将高DC电压斩波并转换为AC然后通过整流和平滑重新转换回低DC电压的方法与常规开关DC / DC转换相同。当详细观察时，切换DC / DC转换过程涉及DC / AC转换然后AC / DC转换。顺便提及，使用3端子调节器的线性系统DC / DC转换简单地将DC转换为DC。
整流和平滑后切换DC / DC转换的原理
通过整流将AC转换为DC的原理如上所述。我们现在简要描述后续操作的原理：基于交换系统的DC / DC转换。

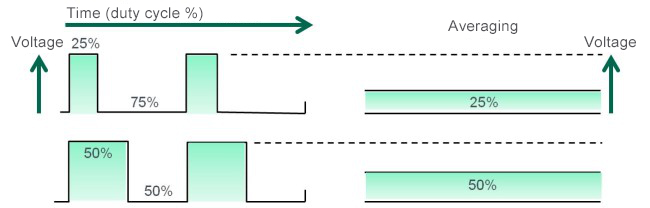

上图示出了使用脉冲宽度调制（PWM）系统的电压降低的原理，该系统是代表性的控制方法。PWM是一种控制方法，通过保持周期（频率）恒定来控制开/关时间比，即占空比，并且它用于各种应用。PWM通过切换将DC电压转换为所需的占空比AC，并通过对其进行整流将其返回到DC以产生期望的DC电压。
例如，PWM通过切换到周期的25％ON而其余为OFF来转换100VDC，从而产生25:75 AC。然后对AC进行整流和平滑，即平均，并转换为DC。结果是25VDC，或相当于25％。实际上，DC / DC转换是功率转换，并且必须考虑转换效率。因此，结果可能不是图中所示的精确等式的类型，然而，转换是基于刚刚描述的原理来执行的。另外，随着负载电流增加，电压下降，并且控制电路执行反馈控制，以通过增加脉冲宽度将电压恢复到设定电平。结果，脉冲宽度不一定保持固定。
在螺母外壳中，AC / DC转换包括整流和平滑输入AC电压，将其转换为DC并将DC重新转换为高频AC，并对其进行整流和平滑以转换为所需的DC电压，与上述变压器系统相比，开关系统执行两次AC / DC转换，这看起来很复杂。因为该系统确实很复杂，所以提供了显着的优点，近来越来越多的AC / DC转换器采用该开关系统。我们稍后将讨论交换系统的优点。
交换系统中使用的组件和实现示例

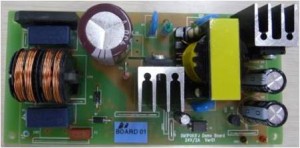

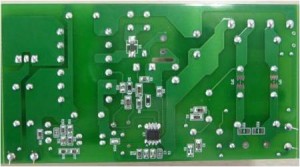

图中的照片说明了基于交换系统的AC / DC转换所需的组件，以及电路实现示例。在基本配置中，系统与图5中所示的系统相同。因此，电路通过向PWM控制电路提供输出电压的反馈来控制调节。
虽然这些组件类似于前面描述的变压器系统的组件，但在该转换器中，二极管桥，初级侧电解质电容器和开关元件（晶体管）都应满足高耐压规范。
因为变压器必须在几十kHz的高频下工作，所以它被称为高频变压器或开关变压器。开关变压器的核心通常由铁氧体制成。
对于开关元件，基本上使用晶体管，其被称为功率晶体管，开关晶体管等，用于开关电源的高功率MOSFET已经获得了更广泛的流通。选择开关晶体管以匹配所需的输出功率。在输出功率不是很高的情况下，可以使用包含开关晶体管的控制IC来减少所需的元件数量。
可以通过使用晶体管，运算放大器和其他类型的分立器件来配置调节输出电压的控制电路，在许多应用中，AC / DC转换IC因其能够提供精确的调节控制和许多保护功能而越来越受欢迎。特别是对于板载AC / DC电源设计，设计具有AC / DC转换器IC的系统可能是一种现实的方法。
