在前面的章节中，我们介绍了基于变压器和开关系统的AC / DC转换的操作和电路。在本节中，我们将要总结它们的优缺点。
基于变压器系统的AC / DC转换

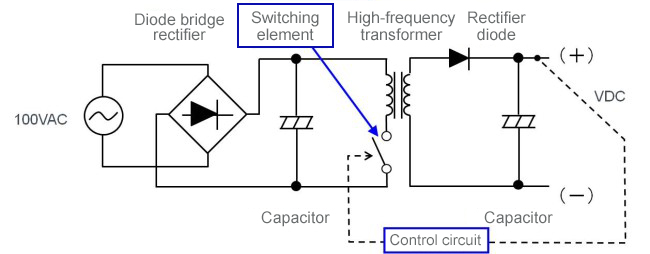

基于交换系统的AC / DC转换
变压器和开关系统的比较：
1.在电路配置方面，由于所采用的转换方法的不同，交换系统更复杂。另外，开关系统需要控制电路（基本上是IC）。
2.尽管这两个系统在所使用的组件中是相似的，但是开关系统需要一些更高耐压的部件，并且具有一些成本影响，如预期的那样。
3.然而，显着的差异在于效率，并且就体积/重量而言，切换系统被认为是更有利的。
4.举个例子，您是否注意到便携式设备的充电墙适配器近变得更小更轻？

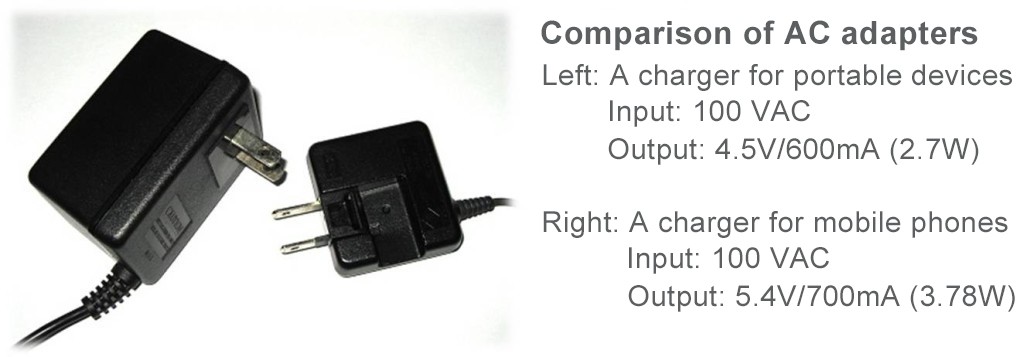

图11显示了常用的墙式适配器，左侧单元是变压器系统，右侧单元是开关系统，在规格方面，右侧单元尺寸较小，输出值可高达1W。
图11
在开关系统中，已经转换为DC的AC输入（50 / 60Hz）被转换回高频AC，允许使用更小的变压器和输出电容器，从而大大减小了形状因数，在基本操作一节中，我们指出“开关系统在对输入AC进行整流和平滑后，以与DC / DC转换器相同的方式工作”，这对于开关墙适配器也是如此。在效率方面，开关仅允许提取所需的功率，以提高效率，并且显然减少散热。
在任何设计过程中，必须考虑效率，尺寸和成本之间的权衡。通过对这些系统的差异和利弊的充分理解，我们相信可以做出佳选择。近，已经注意到AC适配器在其待机状态期间消耗的功率问题。在采用交换系统时可以采用解决方案。
开关电源emc设计的关键点：
交换系统现在正成为电源转换的主流方法，但我们需要对交换系统特有的问题有充分的了解。
