emc设计基础知识:什么是降压(降压,非隔离)系统?

      “降压”表示电压降低。降压转换器是一个降压转换器,通过二极管进行整流; 它是用于非隔离降压开关DC / DC转换器的代表性系统。在DC / DC转换器的世界中,降压转换器通常被称为二极管整流或异步转换器。

%title插图%num

      与前面讨论的前向系统相比,由于在降压转换器中没有使用变压器,所以主侧和次级侧不是彼此隔离的,在不需要隔离的应用中,该系统不使用变压器,提供了一种简单的解决方案。在降压系统中,不需要通过变压器进行电压调节,输出电压仅由MOSFET执行的控制决定。因此,始终需要来自输出的反馈(图中省略)。

      降压系统的特征首先是简单的配置,为了制造小功率电源,降压系统在成本上比反激系统更有利,这导致降压系统在家用电器微电脑设备的电源中的使用增加。然而,由于功率不是通过变压器传输,因此对于相同的输出功率,降压系统产生的电流比回扫系统产生更多的电流流入开关元件。因此,降压系统主要用于低功率应用,而不是大输出功率情况。

%title插图%num

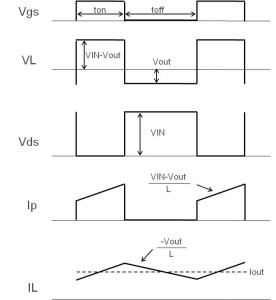

降压系统各种组件的波形

      降压系统的操作方式几乎与前进系统相同。该系统具有一个电路,其中变压器从正向系统中移除,D1由MOSFET代替,当MOSFET导通时,电流通过电感流向负载,并且能量也会累积在电感中。

      在此操作期间,二极管保持关闭状态,当MOSFET关断时,存储在电感中的能量通过二极管D2提供给负载,MOSFET正常导通和关断,就像正向转换器中的二极管D1一样。

      当用于交流/直流转换的开关系统时,降压系统仅限于需要非隔离电源的应用。相对于变压器系统,降压系统提供了易于使用的开关DC / DC转换器。

      虽然由于需要增加的部件数量而比线性调节器更昂贵,但降压系统允许提高效率,同时保持变压器方法的优点完整。然而,就AC输入的效率而言,降压系统比基于开关系统的AC / DC转换配置更不利。

降压(降压,非隔离)系统设计关键点:
除缺少变压器外,降压系统与正向型并联,它代表了非隔离式DC / DC转换器的基本形式。
